比例積分電動二通閥|內螺紋比例積分閥
一、比例積分電動二通閥 用途
VB3000系列比例積分二通閥,三通閥配以電子驅動控制裝置后,能調節蒸汽或冷、熱水的流量，廣泛應用于中央空調節、采暖、水處理、工業加工行業等系統的流體控制。
VA-3000系列驅動器是一種電子機械的產品，與VB-3000系列閥門配用。亦可通過不同的連接器與其它閥門配用。適用于15mm、17mm或19mm、22mm的行程。對于遞增式反饋或比例式控制型所用的行程由一跳線進行選擇。比例式0-10V或4-20MA直流控制更可跳線選擇正轉式或逆轉式運行。
|
|
|
|

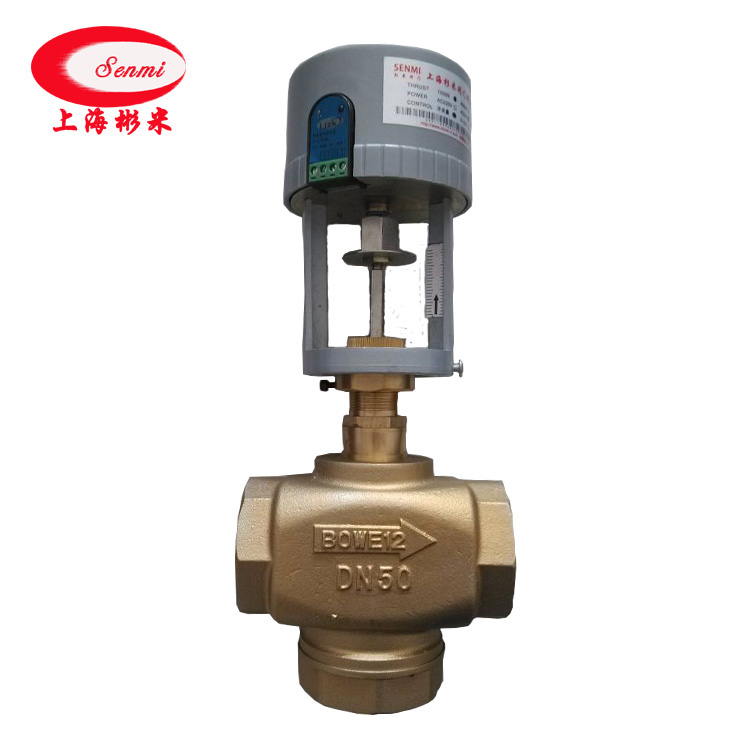

比例積分二通閥（內螺紋）
|

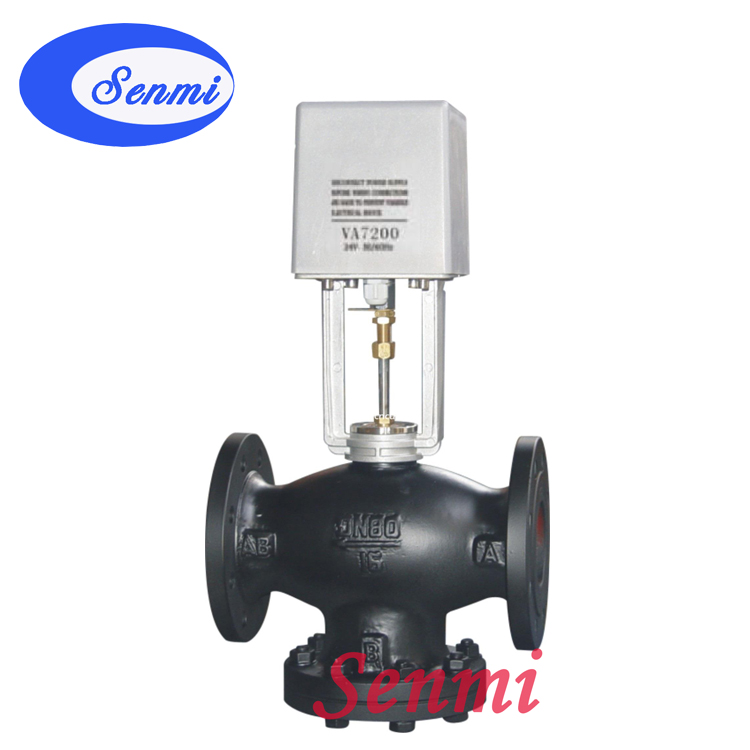

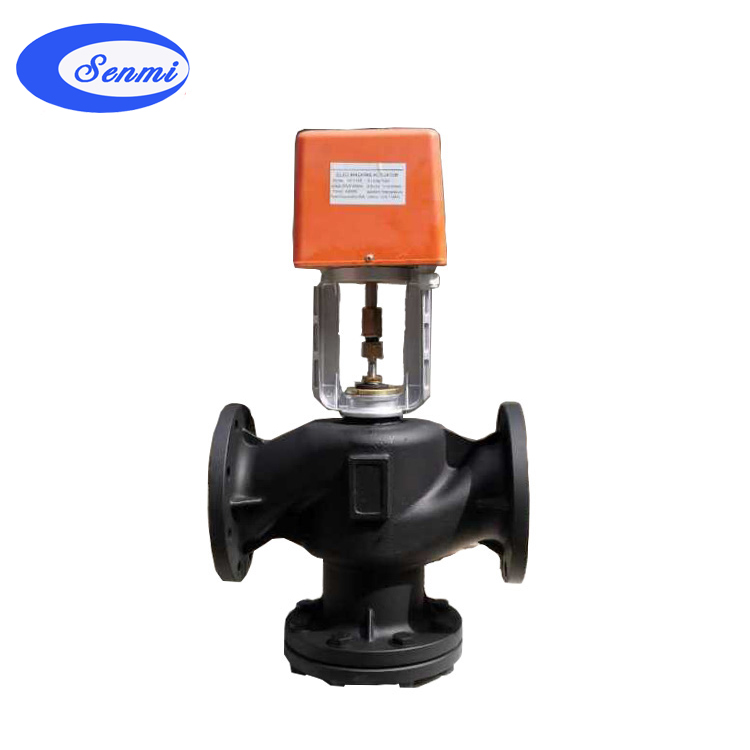

比例積分二通閥（法蘭）
|
比例積分電動二通閥 主要技術參數
公稱壓力:1.6Mpa
聯接方式:BSP平行內螺紋型(BS21)
介質溫度:120℃
介 質:水/蒸汽 比
例積分電動二通閥 材質
閥體:黃銅或青銅為鑄鋼
閥桿:不銹鋼1Cr18Ni9
閥桿密封件:丁青橡膠或聚四氟乙烯
比例積分電動二通閥 型號及尺寸
|
型號
|
規格DN(mm)
|
流量系數
(KV)
|
行程
|
關閉壓差
(kpa)
|
主要尺寸
|
|
L
|
H
|
H1
|
|
VB-3300
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
80
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
85
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
85
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
90
|
|
型號
|
規格DN(mm)
|
流量系數(KV)
|
行程
|
關閉壓差
|
主要尺寸
|
|
L
|
H
|
|
VB-3200
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
上海杉米閥門專業生產比例積分電動二通閥，比例積分三通閥，電動比例調節閥，比例積分電動調節閥，電動兩通閥，蒸汽電動二通閥接線圖，蒸汽電動兩通閥工作原理，比例積分閥等銷售熱線：021－60481184 |
