一、自力式壓力調節閥 概述
指揮器操作型自力式壓力調節閥，由控制閥、執行器和指揮器組成，是一種無需外來能源依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用用非腐蝕性(最高溫度300℃)的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
 |
 |
|

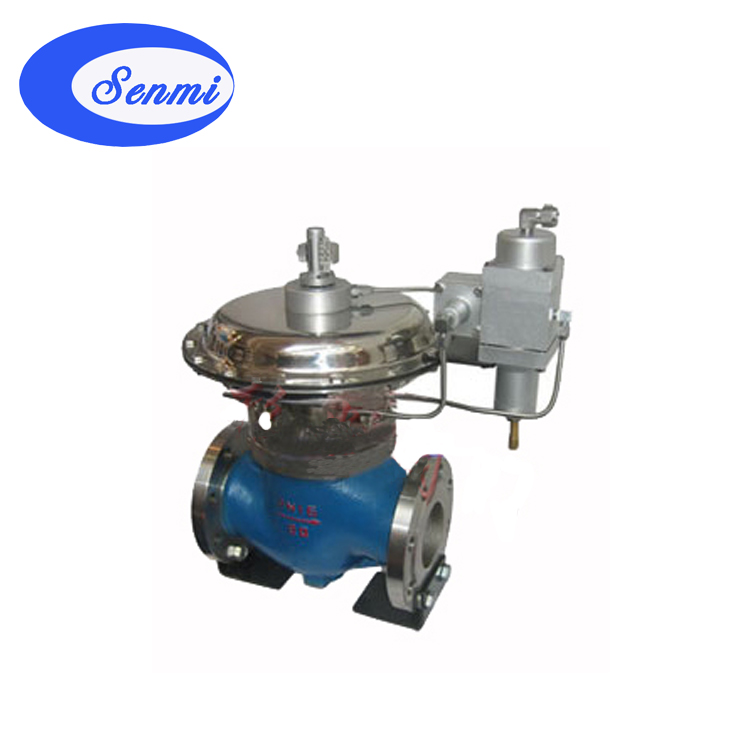

自力式壓力調節閥(指揮器操作型)
|
自力式壓力調節閥(指揮器操作型)
|
二、自力式壓力調節閥 型號與規格
|
類 別
|
壓力控制調節閥
|
|
閥前壓力調節閥
|
閥后壓力調節閥
|
|
硬密封
|
軟密封
|
硬密封
|
軟密封
|
|
型 號
|
V230
D13
|
V231
D13
|
V230
D12
|
V231
D12
|
|
規 格
|
D20～200
|
三、自力式壓力調節閥 主要技術參數
|
公稱通徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數 Kv
|
3.2
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
450
|
|
公稱壓力 MPa
|
1.6 ；4.0；6.4
|
|
最高工作溫度℃
|
V230 V231
|
液體≤140 ； 氣體≤80
|
|
硬密封V23
|
配隔離罐≤200
|
配隔離罐及加長件≤300
|
|
配隔離罐和散熱片≤300
|
|
壓力平衡元件
|
波紋管
|
滾動膜片*
|
|
法蘭標準
|
DIN (亦可按用戶要求提供法蘭標準)
|
|
閥體材持
|
PN16：鑄鐵(工作溫度≤200℃) ；PN40：鑄鋼、鑄不銹鋼(工作溫度≤300℃)
|
|
閥芯材質
|
不銹鋼 ； 軟密封為不銹鋼鑲嵌橡膠圈
|
四、自力式壓力調節閥 執行器技術參數
|
有效面積cm3
|
250
|
|
壓力設定范圍 MPa
|
0.8-2;1.5-4;3-10;8-40;30-100;80-300;200-600;500-1500;1000-4500
|
|
上、下膜室允許壓差 MPa
|
0.4
|
|
材 質
|
膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
|
|
控制管線、接頭
|
銅管或鋼管10×1 ； 卡套式接頭R1/4〃
|
注：1.滾動膜片材質分EPDM和FKM兩種，EPDM適用于水，蒸汽及氣體。FKM適用于油、水、蒸氣及氣體。
2.介質液體>140℃、氣體>80℃時閥倒裝。
五、自力式壓力調節閥 性能指標
|
控 制 精 度
|
±3%
|
|
允許泄漏量
(在規定試驗條件下)1/h
|
硬密封
|
4×10-4×閥額定容量
|
|
軟密封
|
DN20～50
|
DN65～125
|
DN150～200
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
六、自力式壓力調節閥 允許壓差
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
最大允許壓差
|
PN16
|
1.6
|
1.5
|
1.2
|
1.0
|
|
PN40
|
2.0
|
|
最小允許壓差
|
0.08
|
1.0
|
七、自力式壓力調節閥 外形尺寸
|
公稱通徑
|
公稱壓力
|
L
|
H1
|
H
|
B
|
A
|
|
25
|
PN16
|
184
|
57
|
240
|
150
|
180
|
|
PN40
|
197
|
57
|
|
PN64
|
210
|
67
|
|
40
|
PN16
|
222
|
72
|
280
|
180
|
230
|
|
PN40
|
235
|
72
|
|
PN64
|
251
|
82
|
|
50
|
PN16
|
254
|
80
|
330
|
180
|
240
|
|
PN40
|
267
|
80
|
|
PN64
|
286
|
88
|
|
65
|
PN16
|
276
|
90
|
400
|
210
|
290
|
|
PN40
|
292
|
90
|
|
PN64
|
311
|
100
|
|
80
|
PN16
|
298
|
97
|
440
|
210
|
290
|
|
PN40
|
317
|
97
|
|
PN64
|
337
|
105
|
|
100
|
PN16
|
352
|
105
|
500
|
210
|
290
|
|
PN40
|
368
|
107
|
|
PN64
|
394
|
125
|
|
150
|
PN16
|
451
|
140
|
560
|
250
|
390
|
|
PN40
|
473
|
150
|
|
PN64
|
508
|
170
|
|
200
|
PN16
|
600
|
167
|
640
|
250
|
390
|
