氣動保溫球閥|保溫氣動球閥
一、氣動保溫球閥 閥門特性
上海彬米閥門氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
 |
 |
|

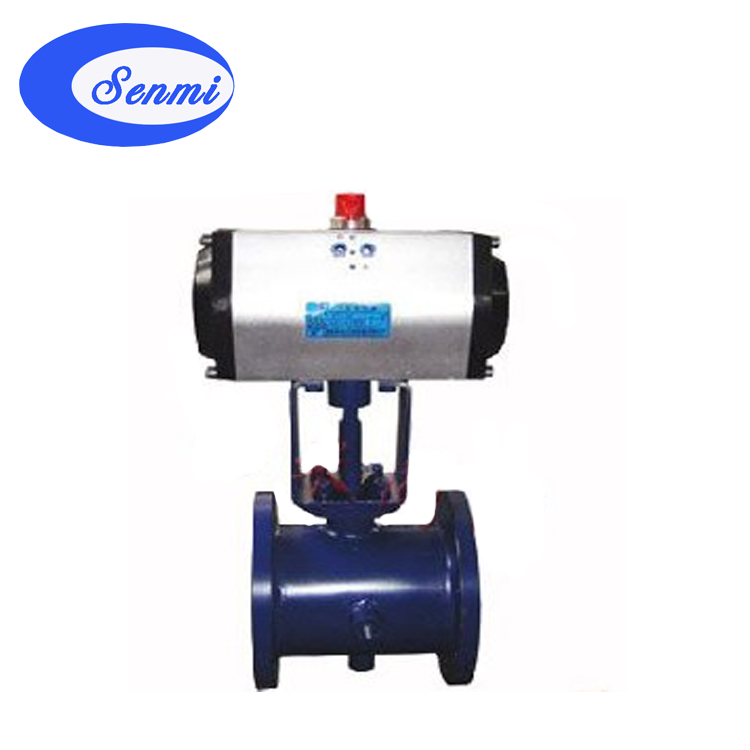

氣動O型保溫球閥
|

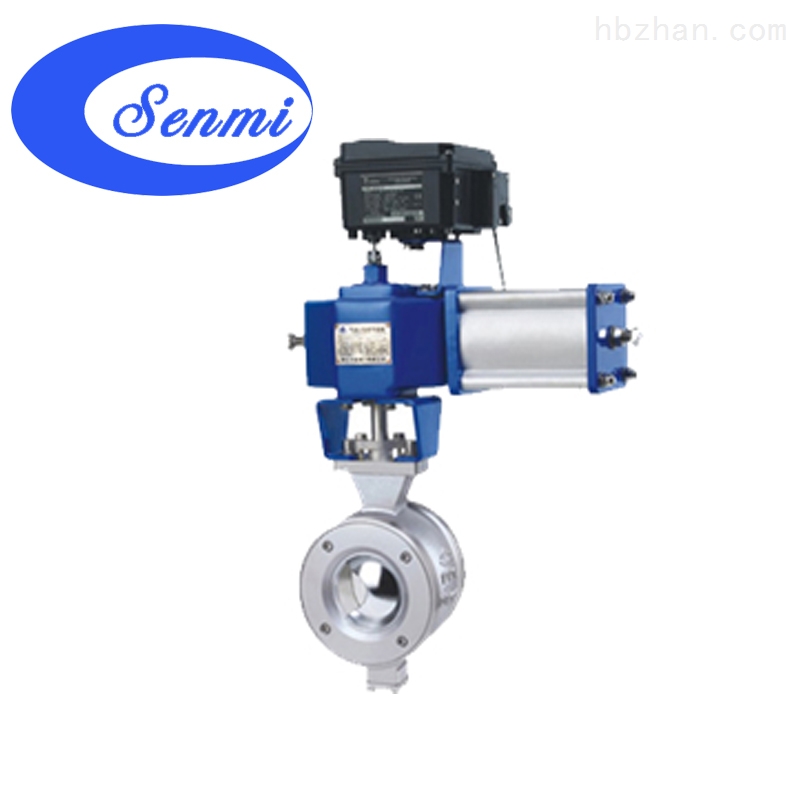

氣動V型保溫球閥
|
|
設計標準
|
ASME B 16.34 GB/T12224
|
|
結構長度
|
ASME B 16.10 GB/T12221
|
|
連接法蘭
|
ASME B 16.5、JB/T 79
|
|
驅動方式
|
手動、電動、氣動
|
|
試驗和檢驗
|
JB/T9092 API 598
|
|
適用介質
|
重油、膠類等易凝固介質
|
三、氣動保溫球閥 主要零件材料
|
序號
|
零件名稱
|
材質
|
|
C
|
P
|
R
|
|
1
|
夾套
|
25
|
SUS304
|
SUS304
|
|
2
|
閥座
|
WCB
|
SUS304
|
SUS316
|
|
3
|
閥體
|
25
|
SUS304
|
SUS316
|
|
4
|
密封圈
|
RPTFE、PTFE、對位聚苯
|
|
5
|
球體
|
SUS304
|
SUS304
|
SUS316
|
|
6
|
閥桿
|
1Cr13
|
SUS304
|
SUS316
|
|
7
|
填料
|
柔性石墨 、RPTFE、PTFE
|
|
8
|
填料壓蓋
|
WCB
|
SUS304
|
SUS316
|
|
公稱通徑(DN)
|
L
|
E
|
H
|
W
|
管螺紋
|
|
(mm)
|
(in)
|
P
|
|
20
|
3/4"
|
117
|
58.5
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
127
|
62.5
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
165
|
63.5
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
178
|
68
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
229
|
82
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
254
|
83
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
292
|
95
|
355
|
1000
|
G3/4"
|
|
200
|
8"
|
330
|
100
|
410
|
1300
|
G3
|
杉米閥門訂購須知
1、請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。
3、可選配控制附件：(1)單電控電磁閥(斷電進常閉或常開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，(4)氣源處理三聯件。特殊使用環境(易燃易爆場合)，何選防爆型。
SENMI專業生產氣動球閥,氣動二通球閥,氣動法蘭球閥,保溫氣動球閥,高壓氣動球閥,高溫球閥,氣動調節球閥等歡迎新老客戶來電咨詢!服務熱線:4001-123-180
