一、U型過濾器 用途
U型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jì)x器、泵機、閥門、蔬水器等設備。
 |
 |
|

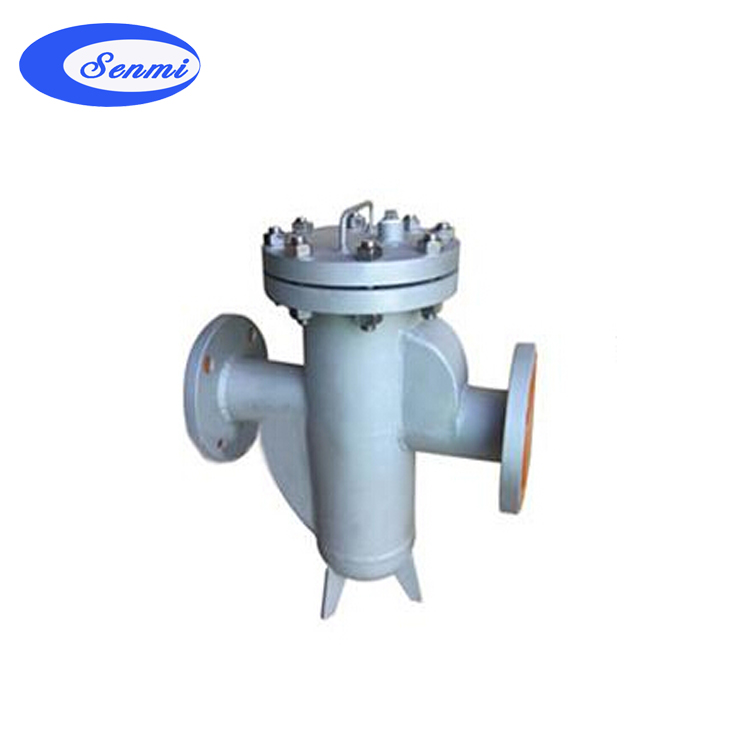

U型過濾器
|
夾套過濾器 結構圖
|
二、U型過濾器 特點
壓力損失小,流通面積大，抗污性強，排污方便，排污方便。
三、U型過濾器 主要性能規范
|
公稱壓力PN(MPa)
|
工作溫度℃
|
濾網目數
|
適用介質
|
|
1.6
|
350
|
20～150
|
蒸汽、空氣、水、油、
|
|
2.5
|
350
|
四、U型過濾器 主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼
|
|
濾網蓋
|
碳鋼、不銹鋼
|
|
濾芯網
|
不銹鋼
|
|
墊片
|
柔性石墨
|
五、U型過濾器 連接尺寸
|
連接方式
|
公稱通徑DN
|
外形尺寸 mm
|
|
D
|
D1
|
H
|
|
法蘭
|
15
|
270
|
90
|
145
|
|
20
|
270
|
90
|
145
|
|
25
|
270
|
90
|
145
|
|
32
|
320
|
125
|
175
|
|
40
|
320
|
125
|
175
|
|
50
|
320
|
125
|
175
|
|
65
|
430
|
140
|
220
|
|
80
|
430
|
140
|
220
|
|
100
|
430
|
140
|
220
|
|
125
|
460
|
160
|
235
|
|
150
|
460
|
170
|
235
|
|
200
|
460
|
190
|
235
|
