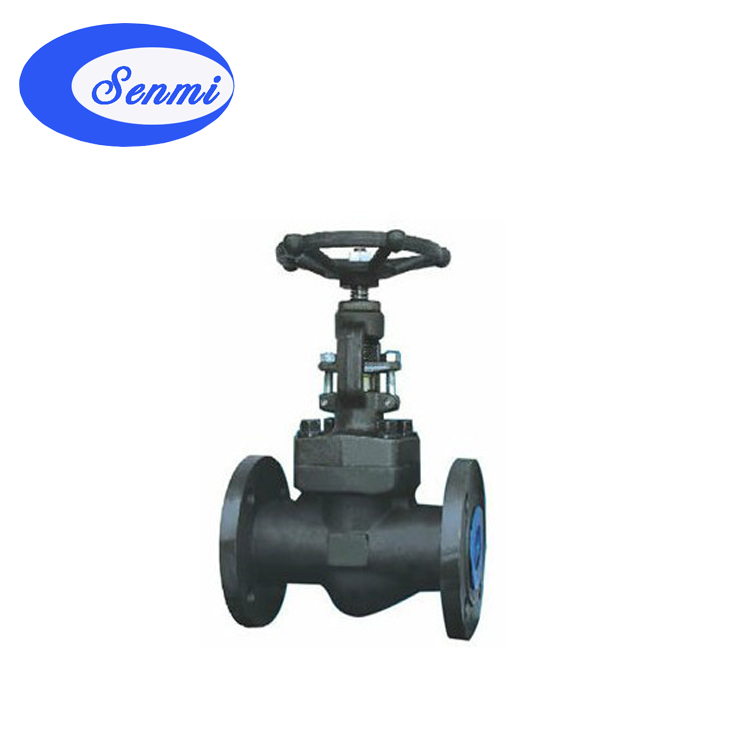

鍛鋼截止閥 是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。 高壓鍛鋼截止閥 適用的壓力、溫度范圍很大，鍛鋼截止閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。
 |
 |
| 鍛鋼截止閥 ( 法蘭式 ) |
鍛鋼截止閥 ( 焊接式 ) |
二、鍛鋼截止閥 執行標準
| 設計制造 |
GB12224 GB/T12228 BG/T12235 |
|
結構長度
|
JB/T96-95
|
|
法蘭尺寸
|
JB/T82.1~82.4-94
|
|
檢驗和試驗
|
GB/T13927
|
三、鍛鋼截止閥 主要零件材料
| 試驗項目( PN ) |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
|
氣密封試驗
|
0.6
|
|
適用溫度
|
≤425 ℃
|
|
適用介質
|
水、油品、蒸氣
|
四、鍛鋼截止閥 主要性能規范
| 序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 F22
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
閥桿
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
316 夾柔性石墨
|
316 夾 PTFE
|
|
5
|
閥蓋
|
A105N
|
A182 F22
|
A182/F304(L)
|
A182/F316(L)
|
|
6
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
圓柱銷
|
A276 420
|
A276 304
|
|
8
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料壓板
|
A105
|
F182 F304
|
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
閥桿螺母
|
A276 410
|
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C ～ 425°C
|
-29°C ～ 550°C
|
-29°C ～ 200°C
|
五、鍛鋼截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
彬米公司專業生產鍛鋼截止閥系列產品 , 歡迎來電咨詢高壓鍛鋼截止閥產品詳細信息 . 我們將竭誠為您提供優質的服務！
